Torre 302
Monitoreo y control integral de los sistemas e infraestructuras que forman parte de esta imponente torre, una solución que involucra el desarrollo de un BMS más el sistema de CCTV y control de acceso.
Quiero un edificio inteligente

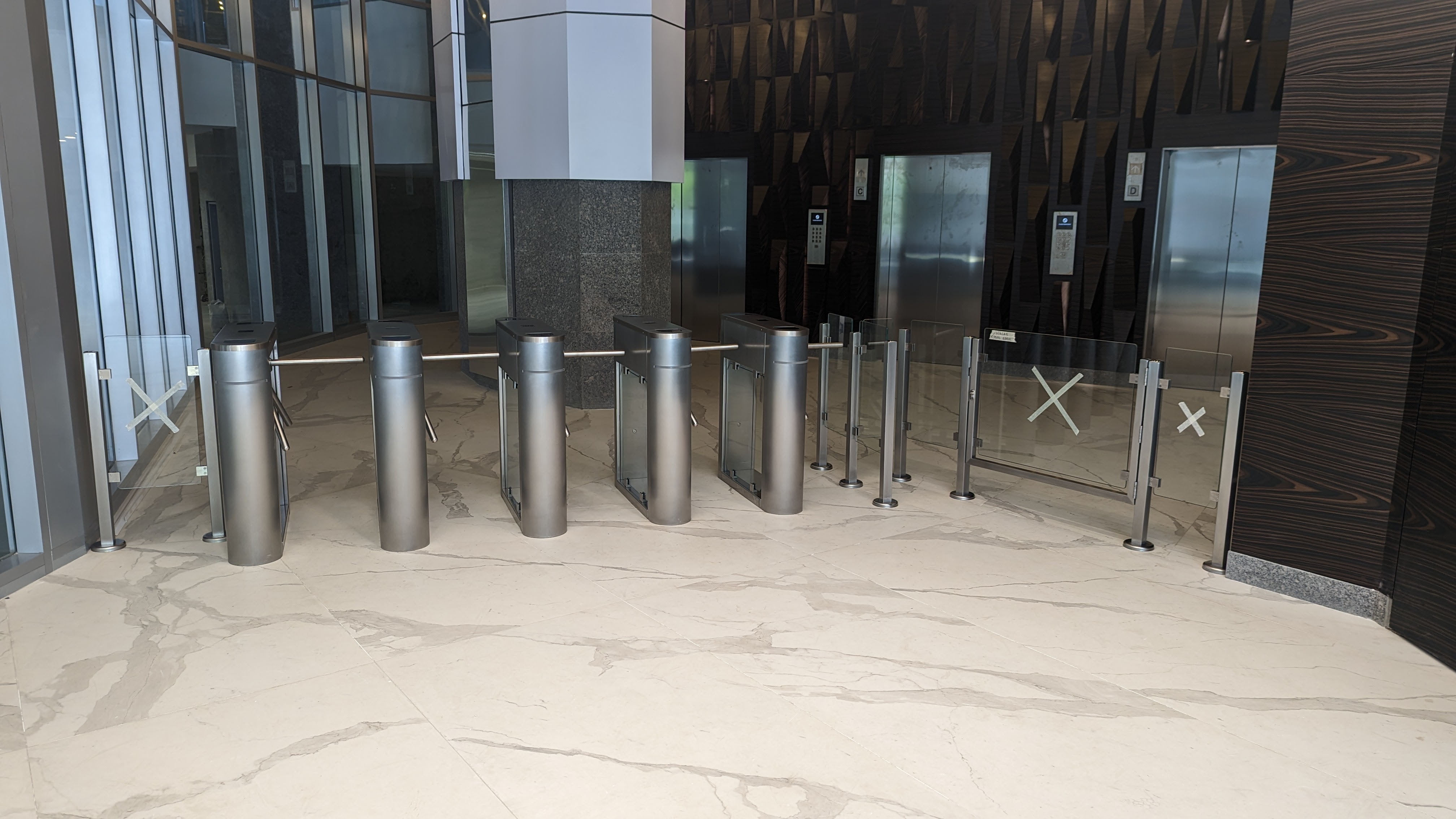

El cliente nos contactó en fase de construcción con el sueño de construir un edificio inteligente desde donde se pudiese monitorear y controlar todos los sistemas de la torre, considerando para ello la inclusión de los sistemas de iluminación, bombeo, climatización, ventilación forzada, monitoreo de CO, planta eléctrica, detección de incendio y junto a ello el sistema de CCTV más el control de acceso, incluyendo en este los torniquetes de acceso peatonal.

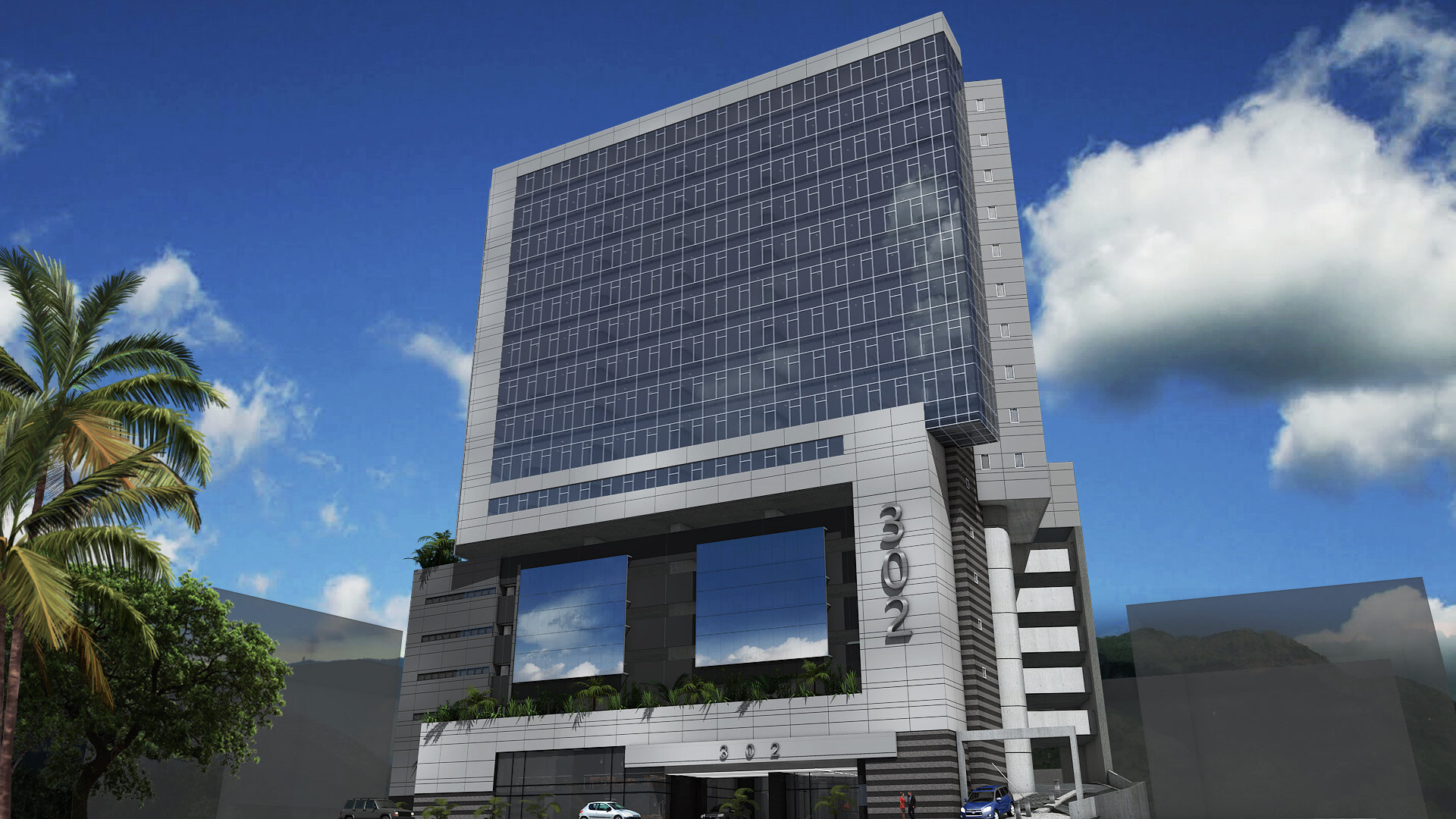

La Torre 302

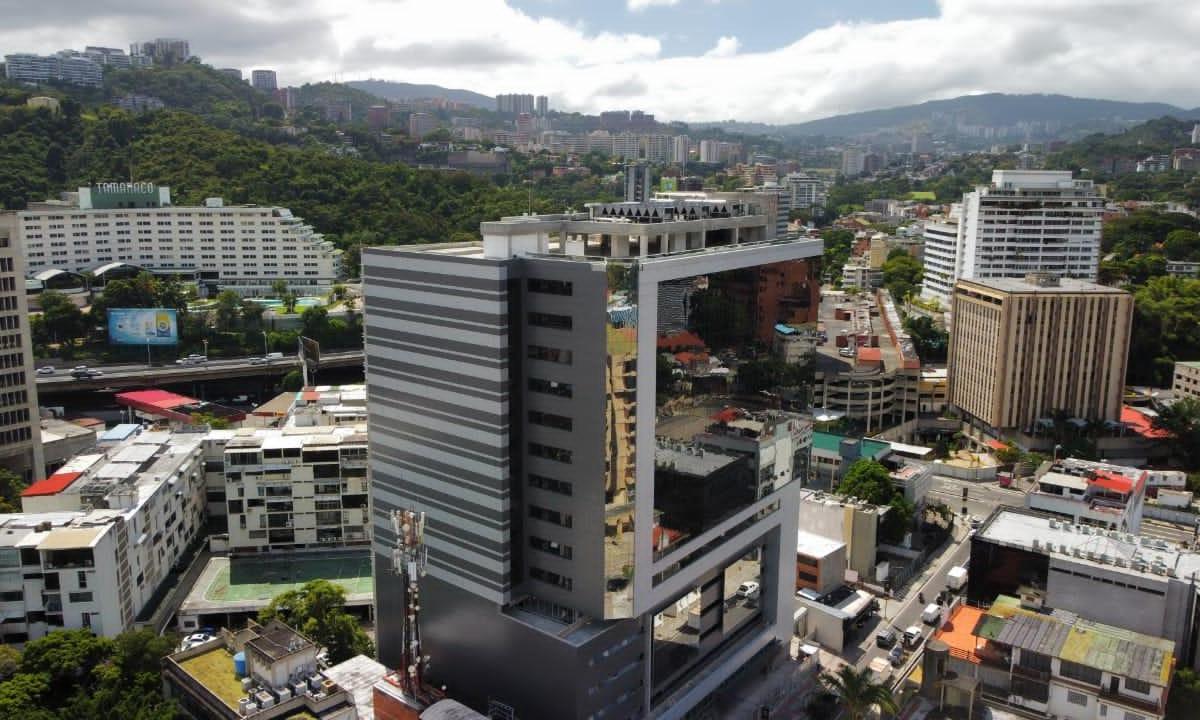

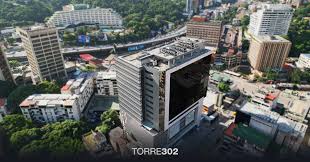

Torre 302 es un edificio que se ubica en la calle Orinoco de la Urbanización Las Mercedes, una infraestructura diseñada por el reconocido Arq. Roberto Lampo, el edificio se ubica en una parcela de aproximada de 2.193 m², donde se levantan 16 niveles de sótanos para estacionamiento y servicios, 1 planta baja para 4 locales comerciales integrables entre sí, con mezanine, 4 plantas para estacionamiento en superficie, 8 plantas para oficinas con 16 locales integrables en cada planta, 1 pequeña planta sobre el techo para alojar equipos para ascensores y aire acondicionado, 1 terraza descubierta en techo con equipo
El sistema suministrado

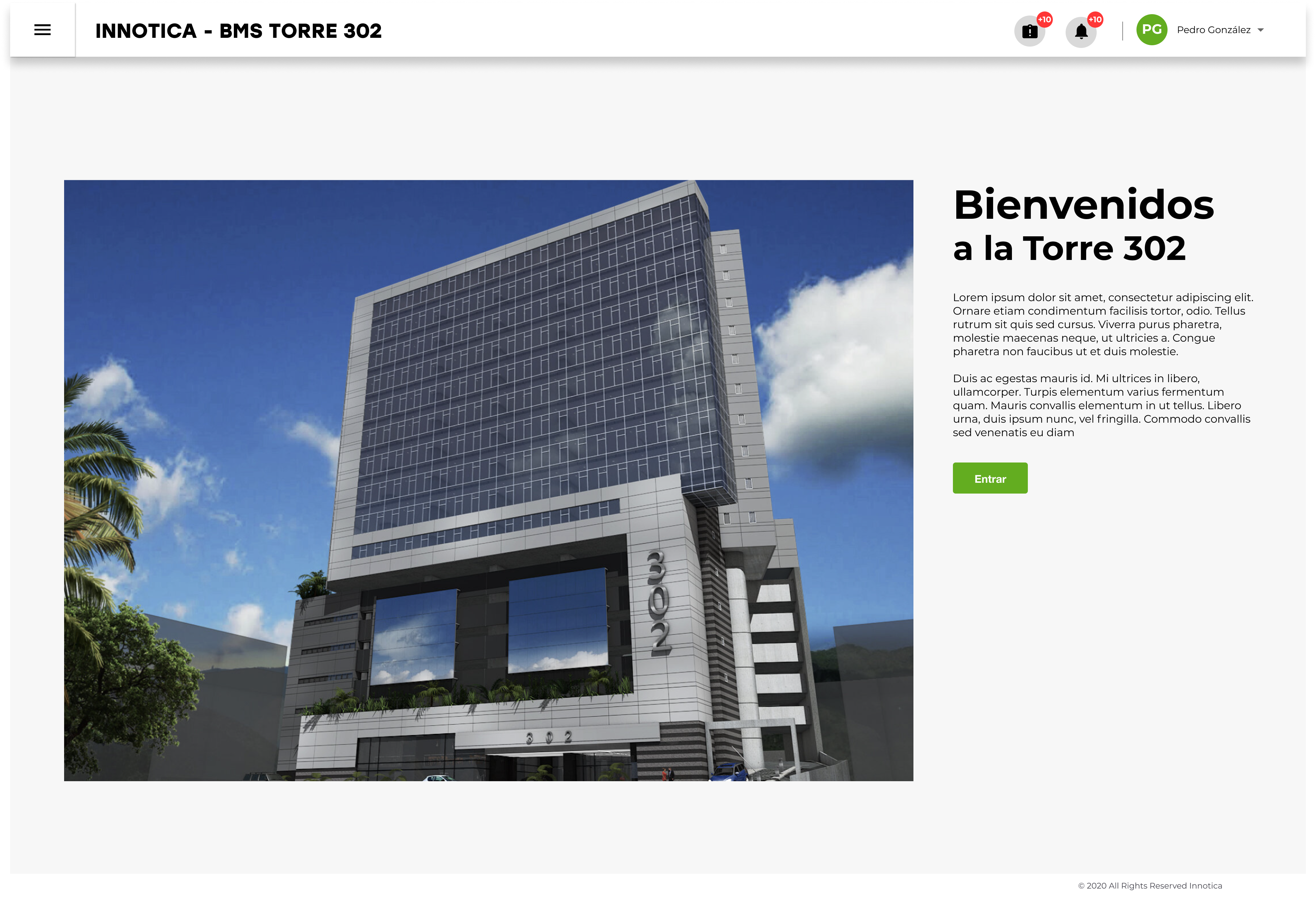

El sistema que se ha diseñado pasa considerando que en la torre se contará con un personal de operaciones y personal de seguridad, por lo que se definió la creación de un centro de monitoreo y control con espacios divididos para el personal de seguridad y para el responsable de la operación y mantenimiento de los sistemas técnicos de la torre. En lo que respecta al sistema de monitoreo y control se consideró una solución basada en el uso de protocolos abiertos Bacnet y Modbus, así como un sistema de CCTV y control de acceso tradicional.
Mejorar la tracción del proyecto
Las soluciones desarrolladas permitió impulsar la comercialización de la torre con base a las innovaciones y soporte para la operación y mantenimiento de los sistemas de la torre.
El proyecto en números
Entre los números más importantes del proyecto se destacan los siguientes:
- 12 funcionalidades de monitoreo y control para las distintas áreas y sistemas.
- 83 controladores con capacidad de comunicación BACnet, Modbus, Mbus y abierto a otras integraciones.
- 48 tableros de control donde se incluyen los controladores de la red y más de 2800 variables de red.
- Más de 4500 metros de cable.
- 180 cámaras IP, 18 puntos de monitoreo de estado de puertas y control de acceso.
- 6 routers, 4 UPS y muchisimas horas de ingeniería, programación e instalación.
Si desea obtener más información acerca del producto suministrado, le invitamos a visitar la página del producto PEGASUS.
