Teatro Teresa Carreño
Monitoreo y control de la planta de agua helada y UMAs del Teatro, se integran 4 chillers enfriados por aire de la marca Midea, 4 bombas primarias, 7 bombas secundarias variable y 29 UMAs.
Innovación en un proyecto emblemático
En un proceso de recuperación y actualización de las distintas áreas y sistemas de esta reconocida infraestructura de nuestro país, hemos sido contactado por el proveedor de los equipos de climatización quienes nos pidieron diseñar, instalar y colocar en servicio un sistema de monitoreo y control del funcionamiento de la planta de agua helada y las UMAs del teatro.
Descripción del sistema HVAC

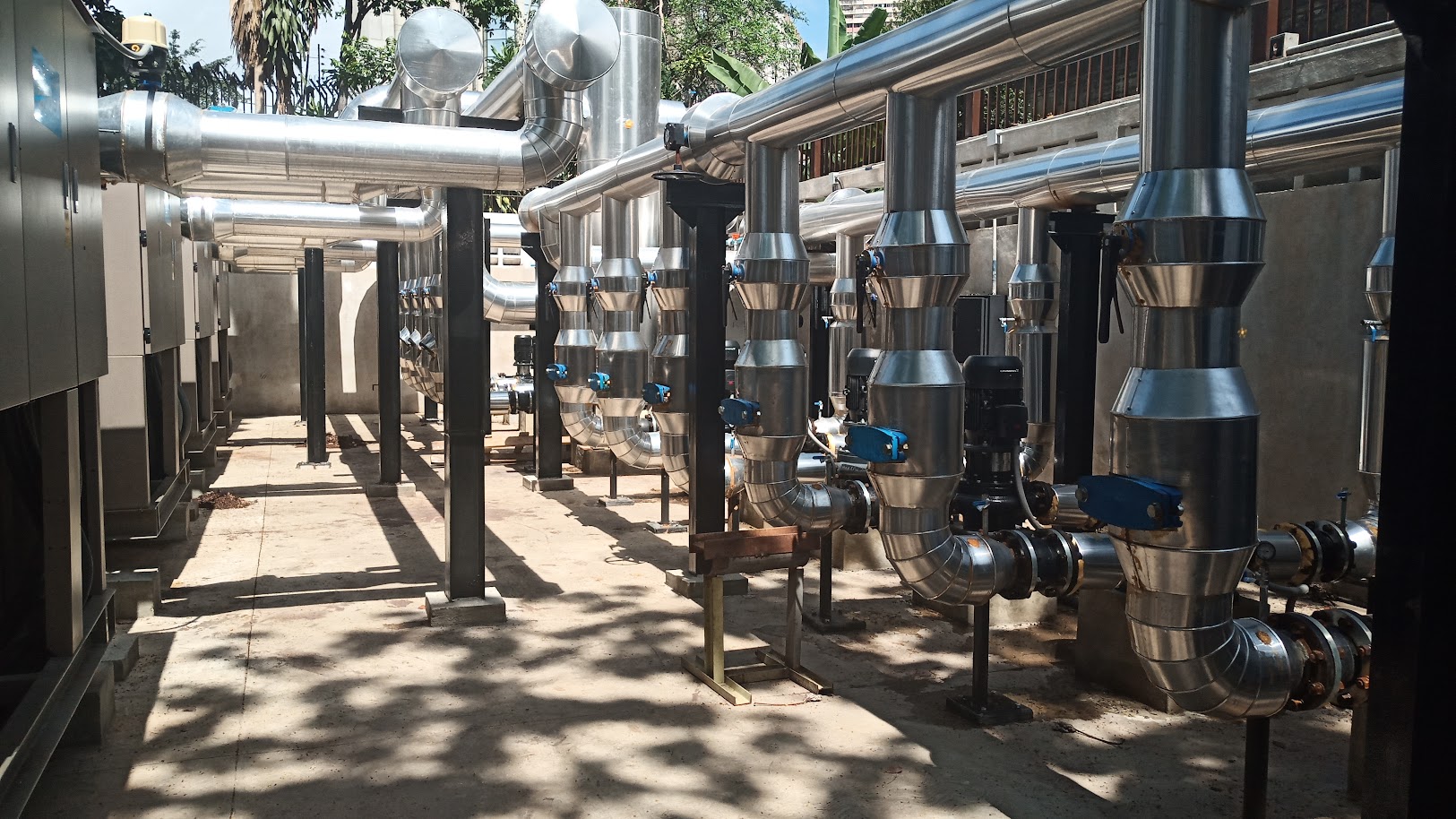

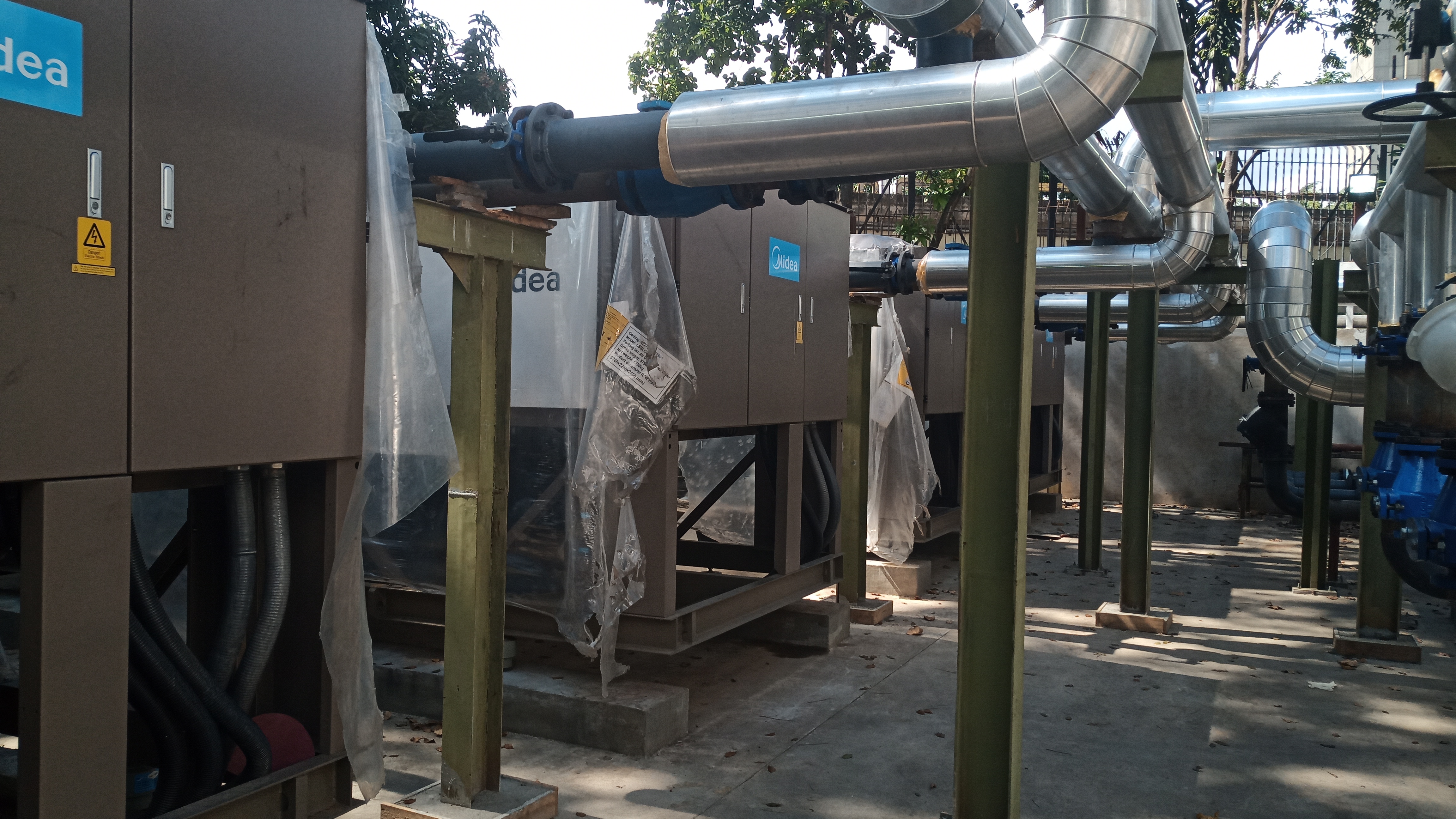

El sistema de climatización HVAC estaría conformado por 4 chillers enfriados por aire de la marca Midea, 4 bombas primarias de presión constante y 7 bombas con su respectivo VFD, esta planta estaría alimentando 29 unidades interiores, entre las que se poseen 26 UMAs y 3 FCU. El requerimiento del cliente final era poseer un sistema de monitoreo y control que permitiese facilitar la operación y mantenimiento e innovar en el proceso de operación de este sistema.
El sistema suministrado
Para cubrir esta necesidad se planteó un sistema de control conformado por equipos con comunicación BACNET IP y BACNET MS/TP, estos elementos permitirían monitorear y controlar los elementos del sistema, aprovechando para ello los sensores de corriente, sensores de temperatura y presión, pero al mismo tiempo el sistema debería estar controlando la posición de la válvula proporcional que se ubica en cada cuarto de UMA y las válvulas todo o nada que se ubican en la planta de agua helada. En cada cuarto de UMAs se ubican elementos que permiten controlar los equipos que se ubiquen en el interior del cuarto técnico.
El Resultado

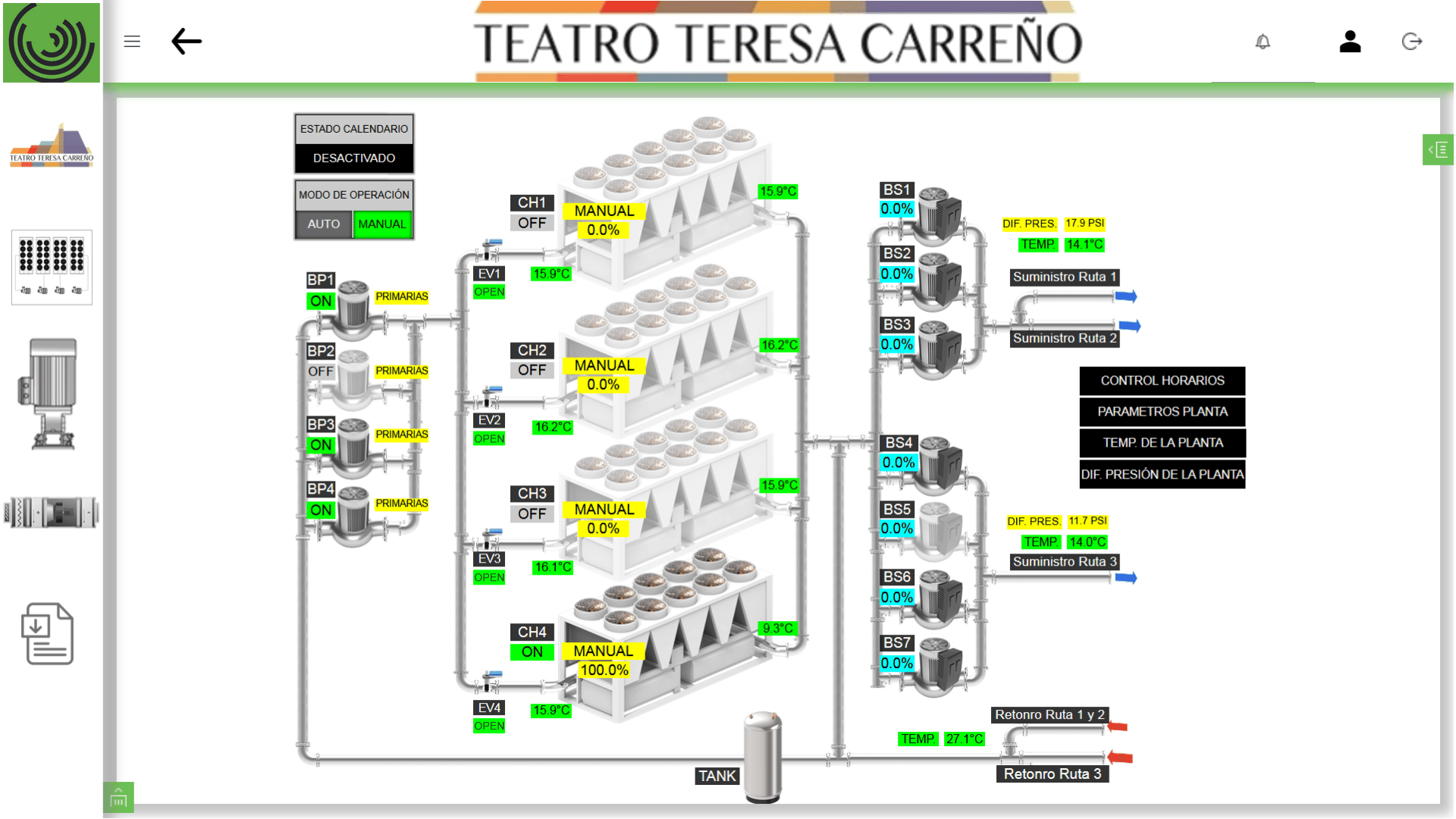

La solución permitió generar una plataforma de monitoreo y control que permite la gestión de los elementos del sistema, registrando información referente a los parámetros relacionados a la planta de agua helada y las UMAs, el control por horarios, la modificación de los set points y encendido/apagado remoto son algunas de las tantas características que posee esta completa solución de monitoreo y control del sistema de climatización.
Logros del proyecto
Entre los logros más importantes del proyecto se poseen los siguientes:
- Monitoreo de las bombas, chillers, temperatura y diferencial de presión de la planta de agua helada.
- Monitoreo y registro del diferencial de temperatura y presión de la planta.
- Integración para el monitoreo y control de cada chiller, logrando con ello medir todos los parámetros operativos de cada máquina, incluyendo las alarmas y/o notificaciones que suministra el equipo.
- Monitoreo y control automático de las UMAs.
- Inclusión de solución dónde ubican los manuales, memorias y planos de la planta de agua helada.
Si desea obtener más información acerca del producto suministrado para este proyecto, le invitamos a visitar la página del producto Polaris.
